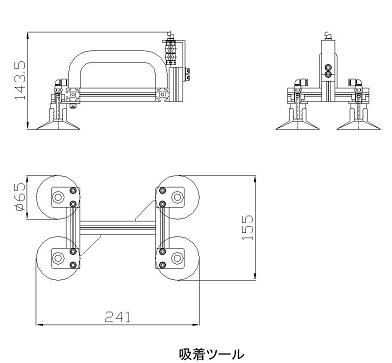

吸着ツール

液晶ガラスの搬送は、ロボットで行うことが多いですが、どうしても手動で搬送する工程が存在します。ロボットでは気にならない配管が人の作業では邪魔になります。配管はないに越したことはありません。このような液晶メーカ様からの御要望でこの吸着ツールを開発しました。人による液晶製造装置への液晶ガラスの手動搬送に多数採用されています。
この吸着ツールは、真空源（真空ポンプ、エジェクタ）が必要なく、民生の吸盤のように液晶ガラスを吸着搬送できます。

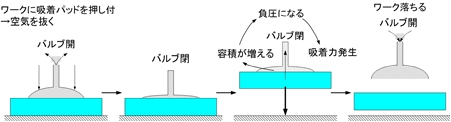

原理は単純です。バルブを閉じることにより閉じ込められた空気が、膨張によって負圧を発生し、吸着が行えます。搬送後は、所定の場所でバルブを開くことにより、吸着パッド内に空気が入り、液晶ガラスを下ろすことができます。

特長
◎ 外部配線、配管なしで作業性がよい
◎ 真空源（真空ポンプ、エジェクタ）が不要である
