ガラス基板

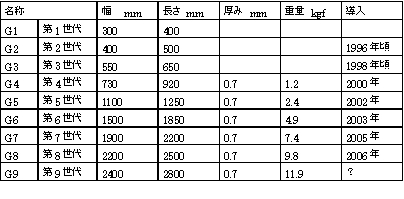

液晶ガラスは、大型化および厚さが薄くなる傾向にあり(参考:ガラス基板サイズ)
、搬送時液晶ガラス自身の自重によるたわみやわれが問題となってきています。
ここでは、搬送時の支持のモデルとして、
片持ち（片側固定端）
単純支持
を考え、計算をしました。
最大たわみおよび最大引張り応力は、液晶ガラスの奥行き長さｂにはよらなくなり、最大たわみは、長さｌの４乗に、最大引張り応力は長さの２乗に比例して大きくなります。
ガラスの引張り強度は、表面の仕上げなどのよって大きく変わりますが、仮に500kgf/cm2（＝5 kgf/mm2)程度とすると、
片持ち h=0.5mm
l=500mm
で搬送すると破断することになります。
