吸着ツール
―吸着ツールのご紹介―
ソーラーパネル（太陽光発電モジュール）の最近の普及は目覚しいものがあります。ここでご紹介する吸着ツールは、動力（電気、空気圧）を必要としないため、ソーラーパネル（太陽光発電モジュール）の屋外施工に最適です。
１．ソーラーパネル（太陽光発電モジュール）の仕様
各社のソーラーパネル（太陽光発電モジュール）の仕様を下表に示します。重さは大体15kgfです。
工業調査会「太陽光発電システムがわかる本」より抜粋

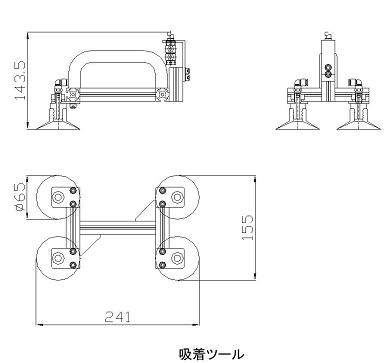

２．吸着ツール仕様
吸着ツールの仕様を示します。安全装置をつけるなどお客様仕様での設計製作も承ります。
型番 06031001
吸着力 10ｋｇｆ
搭載真空パッド Φ65 シリコンゴム
参考
吸着ツール
小型吸着ツール
吸着ツール3
大型吸着ツール
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
ソーラーパネル（太陽光発電モジュール）の最近の普及は目覚しいものがあります。ここでご紹介する吸着ツールは、動力（電気、空気圧）を必要としないため、ソーラーパネル（太陽光発電モジュール）の屋外施工に最適です。
１．ソーラーパネル（太陽光発電モジュール）の仕様
各社のソーラーパネル（太陽光発電モジュール）の仕様を下表に示します。重さは大体15kgfです。
| メーカ名 | Ａ社 | Ｂ社 | Ｃ社 | Ｄ社 |
| セルの種類 | 多結晶 | 多結晶 | 単結晶 | 多結晶 |
| 外形寸法 ｍｍ |
1165Ｘ990Ｘ 46 |
1286Ｘ1008Ｘ 36 |
1580Ｘ812Ｘ 35 |
1657Ｘ858Ｘ 46 |
| 重量 kgf | 14.5 | 15.5 | 15.0 | 17.0 |
２．吸着ツール仕様
吸着ツールの仕様を示します。安全装置をつけるなどお客様仕様での設計製作も承ります。
型番 06031001
吸着力 10ｋｇｆ
搭載真空パッド Φ65 シリコンゴム
参考
吸着ツール
小型吸着ツール
吸着ツール3
大型吸着ツール
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
- 共通テーマ：
- 製造業 テーマに参加中！

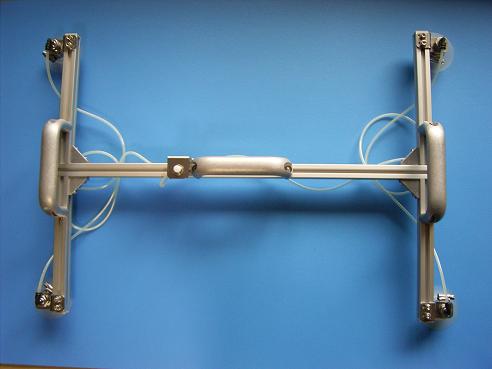

先にご紹介した吸着ツール
吸着ツール
の大型をご紹介します。同様に配管なし（動力なし）でワークを吸着搬送できます。作業性が抜群です。
吸着ツール仕様
真空パッド径：Φ65ｍｍ
真空パッド個数：4個
真空パッド材質：シリコンゴム
真空パッド中心間隔：（400〜300mm）ｘ （500〜600ｍｍ）
特徴
�，佑犬魎砲瓩襪海箸砲茲辰匿振�パッド間隔が調整できます。
�▲螢侫拭璽哀螢奪廚肇侫譟璽爛哀螢奪廚�付いています。
お問合せはお気軽に→大谷技研メール
吸着パッド
真空パッド
吸盤
治具、メカトロ設計
シーケンス制御
吸着パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
吸着ツール
の大型をご紹介します。同様に配管なし（動力なし）でワークを吸着搬送できます。作業性が抜群です。
吸着ツール仕様
真空パッド径：Φ65ｍｍ
真空パッド個数：4個
真空パッド材質：シリコンゴム
真空パッド中心間隔：（400〜300mm）ｘ （500〜600ｍｍ）
特徴
�，佑犬魎砲瓩襪海箸砲茲辰匿振�パッド間隔が調整できます。
�▲螢侫拭璽哀螢奪廚肇侫譟璽爛哀螢奪廚�付いています。
お問合せはお気軽に→大谷技研メール
吸着パッド
真空パッド
吸盤
治具、メカトロ設計
シーケンス制御
吸着パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
- 共通テーマ：
- 製造業 テーマに参加中！
kei3top at 13:44｜Permalink│
吸着ツールについて報告します。レーザスクライブ装置のガラスワーク取出しに使われています。スクライブ後もワークに凹凸はなく、スクライブラインを吸着しても漏れることがありません。装置メーカ様に納入し、エンドユーザ様は台湾の方です。

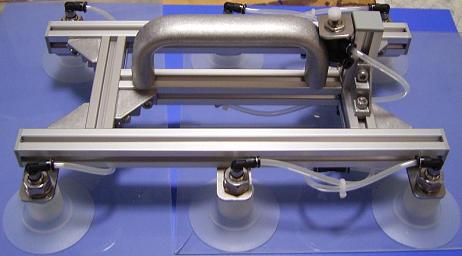

この吸着ツールは6個の吸着パッドが搭載されています。吸着の原理は先の吸着ツールと同じです。
ワーク：ガラス 355ｘ400ｍｍ ｔ0.5〜0.7ｍｍ
用途：レーザスクライブ装置のワーク（ガラス）の取出し
吸着パッド：Φ65 シリコンゴム 126.065.019.2 6個搭載
吸着パッド間隔（四隅の吸着パッド中心の間隔）：163ｘ271mm
お問合せはお気軽に→大谷技研メール
吸着パッド
真空パッド
吸盤
治具、メカトロ設計
シーケンス制御
吸着パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
この吸着ツールは6個の吸着パッドが搭載されています。吸着の原理は先の吸着ツールと同じです。
ワーク：ガラス 355ｘ400ｍｍ ｔ0.5〜0.7ｍｍ
用途：レーザスクライブ装置のワーク（ガラス）の取出し
吸着パッド：Φ65 シリコンゴム 126.065.019.2 6個搭載
吸着パッド間隔（四隅の吸着パッド中心の間隔）：163ｘ271mm
お問合せはお気軽に→大谷技研メール
吸着パッド
真空パッド
吸盤
治具、メカトロ設計
シーケンス制御
吸着パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
- 共通テーマ：
- 製造業 テーマに参加中！
kei3top at 00:35｜Permalink│
先にご紹介した吸着ツール
http://www.jidouki.com/archives/348351.html
を小型化した吸着ツールをご紹介します。同様に配管なし（動力なし）でワークを吸着搬送できます。作業性が抜群です。
対象ワーク
大きさ：70mm X 170 mm 液晶用ガラス基板
重量：300g
吸着ツール仕様
吸盤径：Φ25mm
吸盤個数：4個
吸盤材質：シリコンゴム
吸盤間隔：34mm X 100mm
お問合せはお気軽に→大谷技研メール
- 共通テーマ：
- 製造業 テーマに参加中！
kei3top at 10:17｜Permalink│
液晶ガラスの搬送は、ロボットで行うことが多いですが、どうしても手動で搬送する工程が存在します。ロボットでは気にならない配管が人の作業では邪魔になります。配管はないに越したことはありません。このような液晶メーカ様からの御要望でこの吸着ツールを開発しました。人による液晶製造装置への液晶ガラスの手動搬送に多数採用されています。
この吸着ツールは、真空源（真空ポンプ、エジェクタ）が必要なく、民生の吸盤のように液晶ガラスを吸着搬送できます。

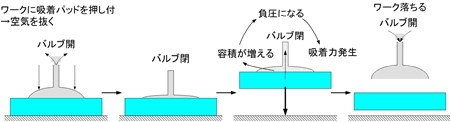

原理は単純です。バルブを閉じることにより閉じ込められた空気が、膨張によって負圧を発生し、吸着が行えます。搬送後は、所定の場所でバルブを開くことにより、吸着パッド内に空気が入り、液晶ガラスを下ろすことができます。
特長
◎ 外部配線、配管なしで作業性がよい
◎ 真空源（真空ポンプ、エジェクタ）が不要である
吸着パッド
真空パッド
吸盤
治具、メカトロ設計
シーケンス制御
吸着パッドから自動機まで解説―自動機コム
