真空パッド
―鋳造品の吸着搬送に最適―
シリコンゴムの表面にフェルトを貼り付けています。フェルトは断熱材として機能し、550℃までの高温での使用が可能です。鋳造品など高温で溶解した製品の鋳造後の吸着搬送に最適です。
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
シリコンゴムの表面にフェルトを貼り付けています。フェルトは断熱材として機能し、550℃までの高温での使用が可能です。鋳造品など高温で溶解した製品の鋳造後の吸着搬送に最適です。
高温用真空パッド（26.070.011.2F）表より↓
|
高温用真空パッド（26.070.011.2F）裏より↓
|
| 高温用真空パッド |
26.037.010.2F
|
26.070.011.2F
|
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
- 共通テーマ：
- 製造業 テーマに参加中！
真空パッドでビニール袋などフィルムの袋の開封は、一般的に次のように行なう。
真空パッドを離して設置し、真空パッドをフィルムに押し付ける際は、押さえ用意して、真空パッドと袋が密着しやすくする。真空をONし、押さえを戻し、真空パッドを引く、このとき表裏のフィルムは真空パッドについていくが、2つの真空パッドの中央付近では、フィルムの表裏の間に空間ができ、空気が入り開封ができる。
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
真空パッドを離して設置し、真空パッドをフィルムに押し付ける際は、押さえ用意して、真空パッドと袋が密着しやすくする。真空をONし、押さえを戻し、真空パッドを引く、このとき表裏のフィルムは真空パッドについていくが、2つの真空パッドの中央付近では、フィルムの表裏の間に空間ができ、空気が入り開封ができる。
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
- 共通テーマ：
- 製造業 テーマに参加中！
分類は難しいのですが敢えておこなうと自動機は次のように分類できます。
○構成
1. 保持具（取り付け具）
2. 供給装置
2-1. 貯蔵装置
2-2. 整送装置
2-3. 分離装置
3. 加工装置
4. 移送装置（搬送装置）
○構成要素（ユニット）
ピックアンドプレース
コンベア
パーツフィーダ
ロボット
一軸電動アクチュエータ
ＸＹ移載機
など
○構成要素
エアシリンダ
電磁弁
真空パッド
ＡＣサーボモータ
ボールネジ
ペアリング
ＰＬＣ
タッチパネル
ステッピングモータ
など
○技術
位置決め技術
シーケンス制御
制御技術
空気圧技術
アナログ回路
ファクトリーオートメーション
など
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
○構成
1. 保持具（取り付け具）
2. 供給装置
2-1. 貯蔵装置
2-2. 整送装置
2-3. 分離装置
3. 加工装置
4. 移送装置（搬送装置）
○構成要素（ユニット）
ピックアンドプレース
コンベア
パーツフィーダ
ロボット
一軸電動アクチュエータ
ＸＹ移載機
など
○構成要素
エアシリンダ
電磁弁
真空パッド
ＡＣサーボモータ
ボールネジ
ペアリング
ＰＬＣ
タッチパネル
ステッピングモータ
など
○技術
位置決め技術
シーケンス制御
制御技術
空気圧技術
アナログ回路
ファクトリーオートメーション
など
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
- 共通テーマ：
- 製造業 テーマに参加中！
液晶ガラスは、大型化および厚さが薄くなる傾向にあり(参考:ガラス基板サイズ)
、搬送時液晶ガラス自身の自重によるたわみやわれが問題となってきています。
ここでは、搬送時の支持のモデルとして、

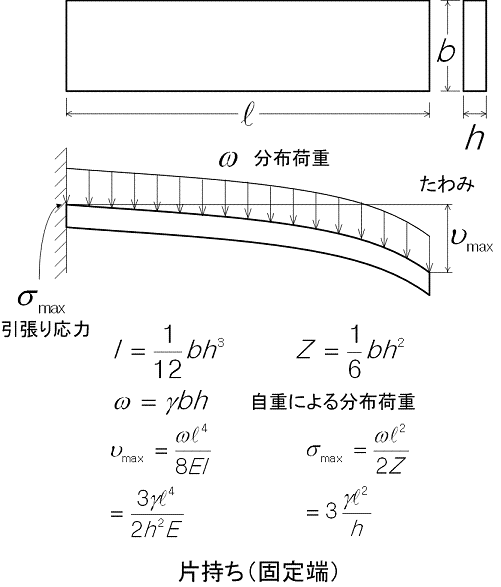

片持ち（片側固定端）

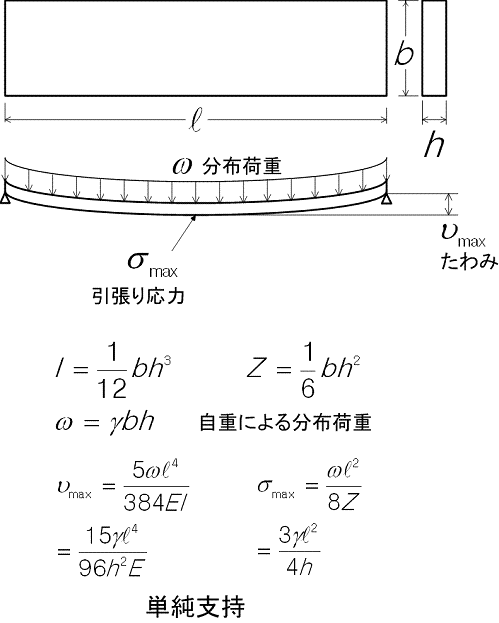

単純支持
を考え、計算をしました。

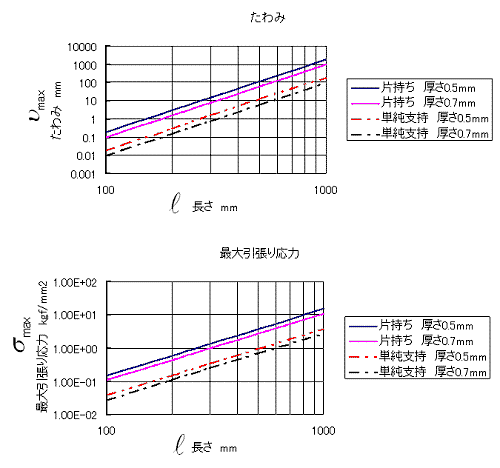

最大たわみおよび最大引張り応力は、液晶ガラスの奥行き長さｂにはよらなくなり、最大たわみは、長さｌの４乗に、最大引張り応力は長さの２乗に比例して大きくなります。
ガラスの引張り強度は、表面の仕上げなどのよって大きく変わりますが、仮に500kgf/cm2（＝5 kgf/mm2)程度とすると、
片持ち h=0.5mm
l=500mm
で搬送すると破断することになります。
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
ここでは、搬送時の支持のモデルとして、
片持ち（片側固定端）
単純支持
を考え、計算をしました。
最大たわみおよび最大引張り応力は、液晶ガラスの奥行き長さｂにはよらなくなり、最大たわみは、長さｌの４乗に、最大引張り応力は長さの２乗に比例して大きくなります。
ガラスの引張り強度は、表面の仕上げなどのよって大きく変わりますが、仮に500kgf/cm2（＝5 kgf/mm2)程度とすると、
片持ち h=0.5mm
l=500mm
で搬送すると破断することになります。
|
|
|
|
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
- 共通テーマ：
- 製造業 テーマに参加中！
真空パッドの漏れ流量の推定することは、必要な真空源（真空ポンプ、エジェクタ）を選定することに必要です。これにより吸着力が推定できます。
真空パッドの漏れ流量は、
�．錙璽�を通しての透過流量
と
�⊃振�パッド―ワーク間の漏れ流量
の和です。�，六罎凌振�吸着など、ワークに透過性があるとき支配的になります（紙の透過流量を参照ください）。
ここでは、�△凌振�パッド―ワーク間の漏れについて述べます。�△蓮�凹凸のあるワークを真空パッドで吸着する場合を想定しています（真空パッドを参照ください）。

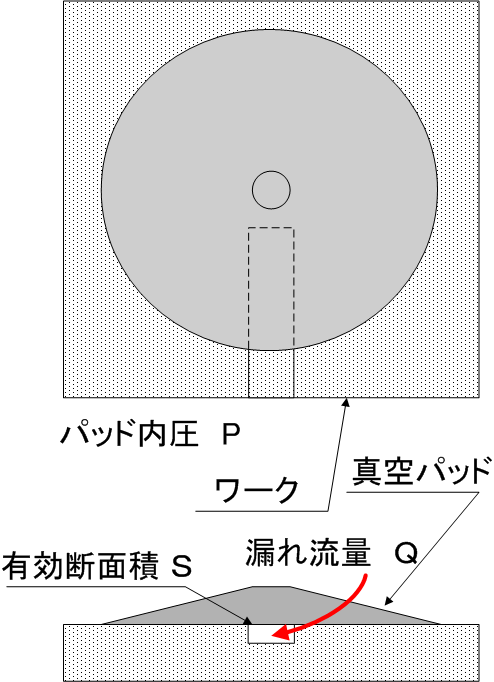

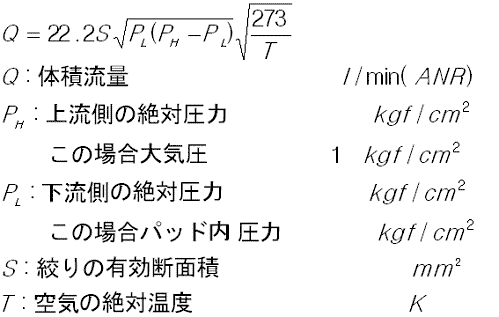

簡略化し、真空パッド―ワーク間に穴がある場合で漏れ流量を計算します。この穴を通しての漏れ流量は、絞りの計算から下のグラフのように計算できます。
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
真空パッドの漏れ流量は、
�．錙璽�を通しての透過流量
と
�⊃振�パッド―ワーク間の漏れ流量
の和です。�，六罎凌振�吸着など、ワークに透過性があるとき支配的になります（紙の透過流量を参照ください）。
ここでは、�△凌振�パッド―ワーク間の漏れについて述べます。�△蓮�凹凸のあるワークを真空パッドで吸着する場合を想定しています（真空パッドを参照ください）。
簡略化し、真空パッド―ワーク間に穴がある場合で漏れ流量を計算します。この穴を通しての漏れ流量は、絞りの計算から下のグラフのように計算できます。
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
- 共通テーマ：
- 製造業 テーマに参加中！
―スポンジ真空パッド 凹凸にあるワークの真空吸着に最適―

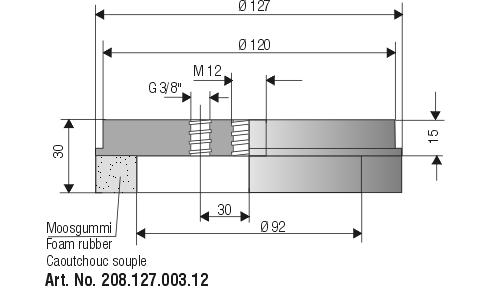

スポンジ真空パッドは下図のようにリング状のスポンジが貼られた真空パッドです。このスポンジは、一般のスポンジと異なり、気泡は独立しています。
スポンジがワーク表面の凹凸に沿い空隙を塞ぎ、漏れ流量を少なくします。凹凸のあるワークの真空吸着も可能となります。
凹凸を塞いでいる様子を下の写真に示します。欠点は耐久性です。

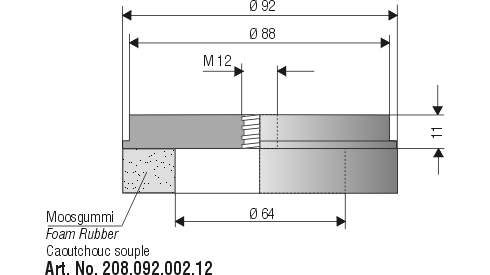

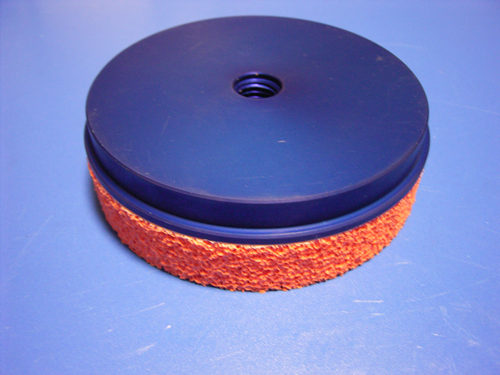

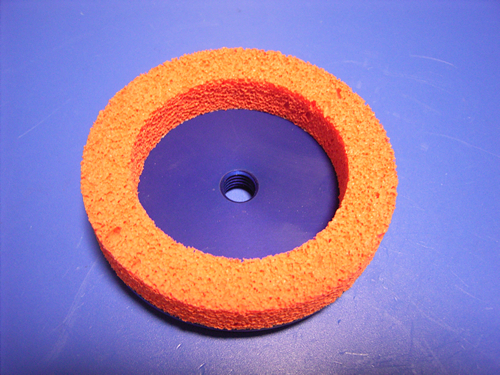

表―スポンジ真空パッド（206.092.002.12)
裏―スポンジ真空パッド（206.092.002.12)

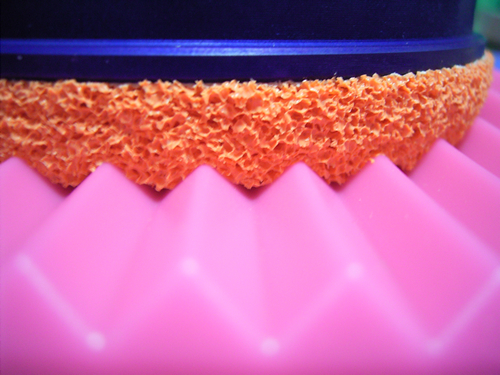

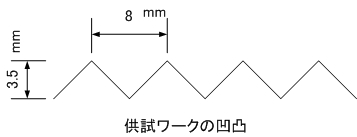

凹凸のアルワークを掴んだところ
スポンジ真空パッドの種類
参考
ハノーバーメッセ2009報告27
ハノーバーメッセ2009報告28
ハノーバーメッセ2009報告39
お問合せはお気軽に→大谷技研メール
真空パッド
吸着パッド
吸盤
治具、メカトロ設計
シーケンス制御
真空パッドから自動機まで解説――自動機コム
よろしかったら投票の意味で、次をクリックしてください。ランキングは別ウインドウで開きます。
→にほんブログ村 技術・工学
→FC2 Blog Ranking
→ビジネスブログランキング
→人気ブログランキング
スポンジ真空パッドは下図のようにリング状のスポンジが貼られた真空パッドです。このスポンジは、一般のスポンジと異なり、気泡は独立しています。
スポンジがワーク表面の凹凸に沿い空隙を塞ぎ、漏れ流量を少なくします。凹凸のあるワークの真空吸着も可能となります。
凹凸を塞いでいる様子を下の写真に示します。欠点は耐久性です。
表―スポンジ真空パッド（206.092.002.12)
裏―スポンジ真空パッド（206.092.002.12)
凹凸のアルワークを掴んだところ

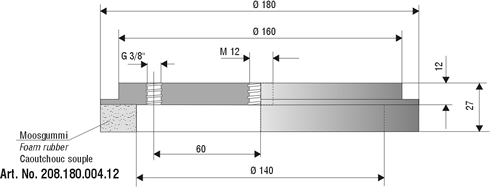

スポンジ真空パッドの種類
| スポンジ真空パッドの形状と型番 |
206.040.005.12 |
206.064.001.12
|
206.092.002.12
|
206.127.003.2
|
206.180.004.12
|
参考
ハノーバーメッセ2009報告27
ハノーバーメッセ2009報告28
ハノーバーメッセ2009報告39
